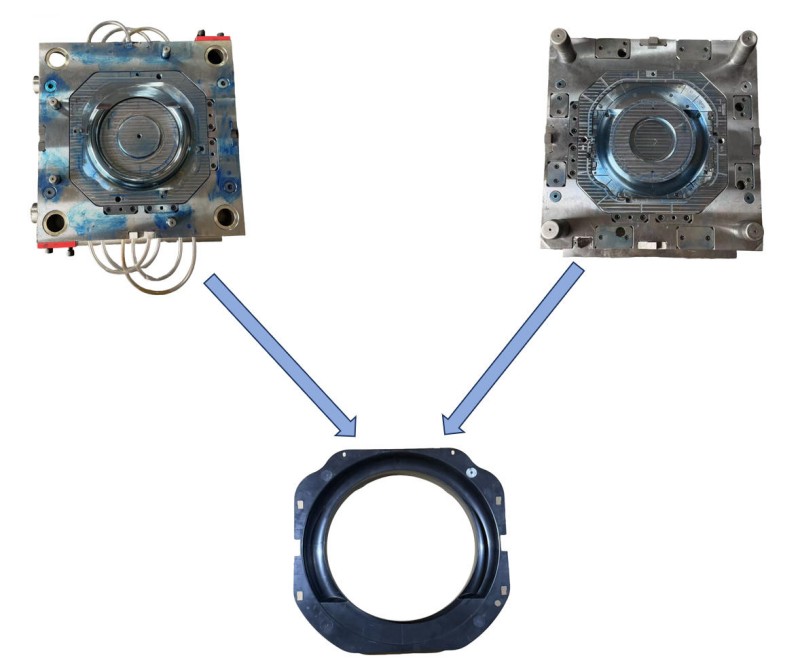

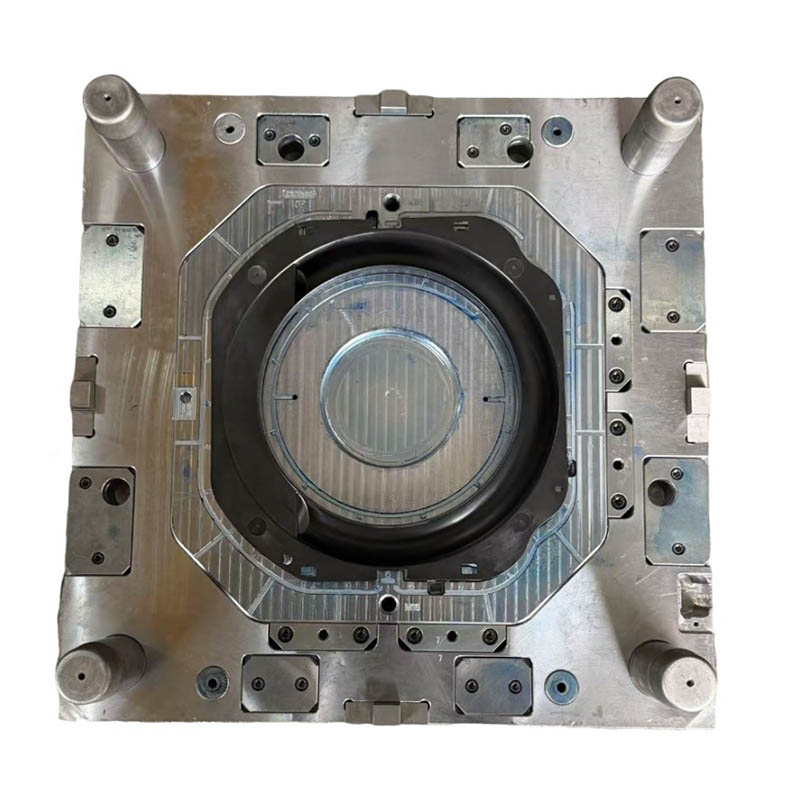

Ningbo Weishuo Molding and Plastic Products Co., Ltd. tarjoaa muottien suunnittelun, muottien valmistuksen ja ruiskuvalupalveluihin kuuluvat suuren pesukoneen ovenrenkaan ruiskumuotti. Muotin kehitys voi perustua tuotepiirustuksiin, 3D-malleihin, materiaalispesifikaatioihin, kokoonpanovaatimuksiin ja aiottuihin tuotantoolosuhteisiin.
Suuren pesukoneen oven rengasruiskumuotti käyttää jäähdytyspiirejä, jotka on järjestetty renkaan geometrian ja seinämän paksuuden mukaan lämpötilan tasaisuuden parantamiseksi, epätasaisen kutistumisen vähentämiseksi ja mittavakauden ylläpitämiseksi.
Jakolinjan tuuletusaukkoja, sisäänvientiaukkoja ja ejektorin tuuletusaukkoja voidaan sisällyttää vapauttamaan jäänyt ilma, parantamaan onteloiden täyttöä ja vähentämään palamisjälkiä ja lyhyitä laukauksia.
Ejektorilohkot, ejektorin tapit, kaltevat nostimet tai ilmaavusteinen poisto voidaan valita osan geometrian mukaan tasaisen irrotuksen tukemiseksi ja kriittisten ominaisuuksien suojaamiseksi.
Kiillotus tai etsaus voidaan tehdä määritellyn kiiltävän tai mattapintaisen pinnan saavuttamiseksi. Tarkasti asennetut liukumäet ja nostimet auttavat pitämään muotin sujuvan toiminnan ja vähentävät kulumista.
Ningbo Weishuo Molding and Plastic Products Co., Ltd. yhdistää muottien suunnittelun, muottien valmistuksen ja ruiskuvalun. Projektiprosessi voidaan järjestää seuraavasti:
| Vaihe | Päätyö | Projektin tulos |
| Valmistettavuuden suunnittelu | Tarkastele osien geometriaa, seinämän paksuutta, syväyskulmia, alaleikkauksia ja kokoonpanoominaisuuksia | DFM-havainnot ja ehdotetut suunnittelumuutokset |
| Muotin suunnittelu | Kehitä muotin rakenne, jäähdytysjärjestely, tuuletusasennot ja poistojärjestelmä | 3D-muottimalli ja 2D-piirustukset hyväksyttäväksi |
| Muotin työstö | Käsittele muotin pohja, onkalo, ydin ja tarkkuuskomponentit soveltuvilla koneistusmenetelmillä | Koneistetut muottikomponentit ja tarkastuspöytäkirjat |
| Muotin kokoonpano | Kokoa muotti ja tarkista liukukappaleiden, nostinten, ejektoreiden ja muiden liikkuvien osien sopivuus | Koottu muotti valmis koekäyttöön |
| Kokeilumuovaus | Arvioi täyttö, jäähdytys, poisto, pinnan laatu ja kriittiset mitat | Koenäytteet ja kirjatut löydökset |
| Muotin korjaus ja hyväksyminen | Korjaa tunnistetut ongelmat ja tarkista tarkistetut näytteet sovittujen vaatimusten mukaisesti | Lopulliset hyväksymisnäytteet ja asiaankuuluvat asiakirjat |
Suuren pesukoneen ovenrenkaan ruiskutusmuotin laadunvalvonta kattaa muotin rakenteen, kriittiset mitat, toimintamekanismit ja valettujen osien suorituskyvyn.
Tarkista ontelon, ytimen, muotin pohjan ja kriittisten teräosien mitat ja koneistuslaatu hyväksyttyjen piirustusten perusteella.
Tarkista liukukappaleiden, nostinten, ejektorikomponenttien ja muiden mekanismien liike ja sovitus muotin avaamisen ja sulkemisen aikana.
Arvioi täytteen täydellisyys, välähdys, palamisjäljet, pintavirheet, vääntyminen ja irrotustila koevalun aikana.

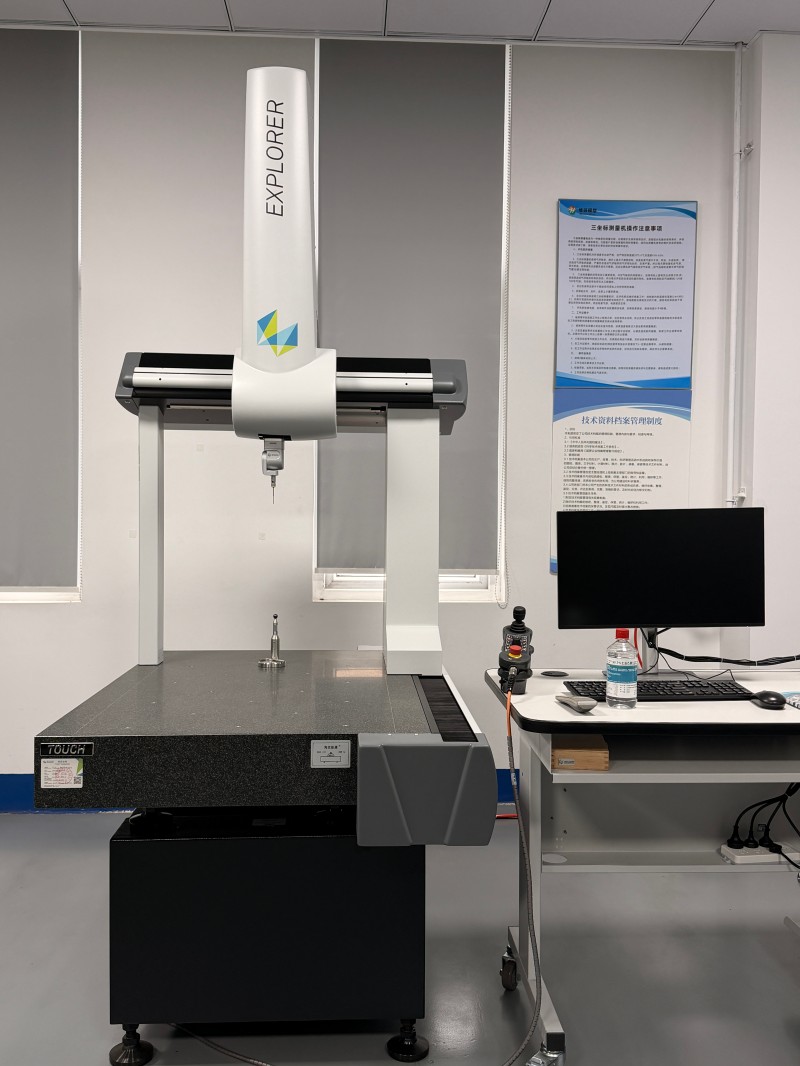

Mittaa määritetyt mitat ja tarkasta kiinnitysominaisuudet, kiinnitysalueet ja muut tärkeät liitännät. CMM-tarkastusta voidaan käyttää, jos projektispesifikaatio sitä vaatii.
Suorita koeajot sovituissa muovausolosuhteissa mitata yhtenäisyyttä, syklin vakautta ja toistettavuutta.
Jokainen suuren pesukoneen ovenrenkaan ruiskumuotti voidaan kehittää osapiirustuksen, materiaalin, geometrian ja tuotantovaatimusten mukaan. Seuraavat tiedot auttavat määrittämään muotin suunnittelun ja tarjouksen laajuuden.
Tuotetiedot:2D-piirustukset, 3D-tiedostot, kokonaismitat ja kriittiset toleranssit.
Materiaalin erittely:Hartsilaatu ja kaikki asiaankuuluvat kutistumis- tai käsittelyvaatimukset.
Muotin kokoonpano:Vaadittu onteloiden määrä, odotettu tuotantomäärä ja haluttu muotin asettelu, jos määritetty.
Ruiskupuristusolosuhteet:Saatavilla olevat koneen tekniset tiedot, mukaan lukien puristusvoima, lyöntikapasiteetti ja levyn mitat.
Osien ulkonäkö:Vaadittu kiiltotaso, mattapintainen rakenne, pintakuvio ja näkyvän osan vaatimukset.
Asennusvaatimukset:Kiinnityskohdat, napsautusominaisuudet, liitännät viereisten komponenttien kanssa ja näytekokoonpanokriteerit.
Hyväksymisvaatimukset:Tarkastusmitat, koeolosuhteet, näytemäärä ja dokumentaatiovaatimukset.
Suunnittelumuutoksia voidaan arvioida suhteessa niiden vaikutuksiin muotin rakenteeseen, koneistuslaajuuteen, toimitusaikatauluun ja validointivaatimuksiin ennen käyttöönottoa.
Vuonna 2017 perustetulla Ningbo Weishuo Molding and Plastic Products Co., Ltd.:llä on tuotantolaitos, jonka pinta-ala on yli 7 600 neliömetriä. Sen toiminta yhdistää tuotesuunnittelun, muottien kehittämisen, muottien valmistuksen, ruiskuvalun ja myynnin.
Yritys aloitti muottien suunnittelu- ja ruiskuvalupalveluilla kehittämällä kokemusta muottien rakenteesta, materiaalien käyttäytymisestä ja muoviosien valmistuksesta. Tämä tausta tukee osien geometrian, työkalujen rakenteen ja muovausvaatimusten teknisiä tarkastuksia.
Suuren pesukoneen ovenrenkaan ruiskumuotin osalta WEISHUO koordinoi kehitystä asiakkaiden piirustusten, tuoteversioiden, muovauslaitteiden ja tarkastuskriteerien perusteella. Suunnittelun tarkistus, koevalu ja näytetarkastus auttavat määrittämään, täyttääkö muotti sovitut projektivaatimukset.
Q1: Mitä tietoja tarvitaan aSuuri pesukoneen oven renkaan ruiskumuotti?
Anna 3D-osatiedosto tai yksityiskohtaiset piirustukset, materiaalispesifikaatio, kriittiset mitat, pinnan viimeistelyvaatimukset ja odotettu tuotantomäärä. Ruiskuvalukoneen tekniset tiedot ovat hyödyllisiä myös muotin mittoja ja kokoonpanoa suunniteltaessa.
Kysymys 2: Kuinka vääntymistä ohjataan suuressa renkaan muotoisessa muovatussa osassa?
Seinän paksuus, portin asento, jäähdytyspiirin asettelu ja muovausolosuhteet vaikuttavat kaikki kutistumiseen ja muodonmuutokseen. Muottivirtausanalyysi voi tunnistaa mahdolliset riskit, kun taas koevalu ja mittatarkastus auttavat varmistamaan tulokset.
Kysymys 3: Pystyykö muottiin sovittamaan alaleikkaukset ja napsautusrakenteet?
Kyllä. Osan geometriasta riippuen voidaan tarvita liukukappaleita, kaltevia nostoja, sisäisiä vetomekanismeja tai muita sopivia irrotusrakenteita. Lopullinen järjestely riippuu hyväksytystä osasuunnittelusta.
Q4: Voiko muotti tuottaa kiiltäviä tai mattapintaisia ovirengaspintoja?
Kiillotusta voidaan käyttää kiiltäville pinnoille, kun taas etsauksella tai muulla sopivalla pintakäsittelyllä saadaan aikaan mattapintaisia tekstuureja. Saavutettavissa oleva viimeistely riippuu ontelon materiaalista, käsittelymenetelmästä ja hyväksytystä ulkonäköstandardista.
Q5: Mikä on tyypillinen muotinkehityksen läpimenoaika?
Toimitusaika riippuu muotin koosta, onteloiden lukumäärästä, rakenteen monimutkaisuudesta, pinnan viimeistelystä, koneistusvaatimuksista sekä koe- ja korjauskierrosten määrästä. Projektin aikataulu voidaan laatia piirustusten ja teknisten vaatimusten tarkastelun jälkeen.
Q6: Mikä määrittää muotin käyttöiän?
Muotin käyttöikä riippuu valitusta teräksestä, lämpökäsittelystä, muotin suunnittelusta, hartsin ominaisuuksista, käyttöolosuhteista ja huoltokäytännöistä. Odotetusta syklin tavoitteesta tulee sopia projektin suunnittelun aikana.
Q7: Voidaanko muottia muokata ensimmäisen kokeilun jälkeen?
Kyllä. Tarvittavat muutokset voidaan arvioida koenäytteen tarkastuksen jälkeen. Tekniset vaikutukset, koneistuslaajuus ja uusintasuunnitelma tulee tarkistaa ennen työn aloittamista.
